Назначение и область применения
Мерник эталонный представляет собой высокоточную мерную ёмкость, предназначенную для поверки и калибровки средств измерений объёма и расхода жидкости. В метрологической практике такие изделия используются в качестве эталонов 1-го разряда для передачи единицы объёма рабочим средствам измерений – преобразователям расхода, трубопоршневым поверочным установкам (ТПУ), а также для контроля метрологических характеристик измерительных систем в процессе эксплуатации.
Основные области применения эталонных мерников:
- поверка и калибровка объёмных счётчиков и расходомеров;
- аттестация трубопоршневых поверочных установок;
- метрологическое обеспечение узлов учёта нефти и нефтепродуктов;
- лабораторные исследования точности дозирующих устройств.
В ООО «Системы Нефть и Газ Балтия» выпускаются мерники металлические различных типоразмеров, прошедшие государственные испытания и внесённые в Государственный реестр средств измерений. Мерник металлический эталонный данной серии отличается высокой точностью, стабильностью геометрических характеристик и долговечностью, что подтверждено свидетельством об утверждении типа средств измерений № 80161-20.
Конструктивные особенности и варианты исполнения

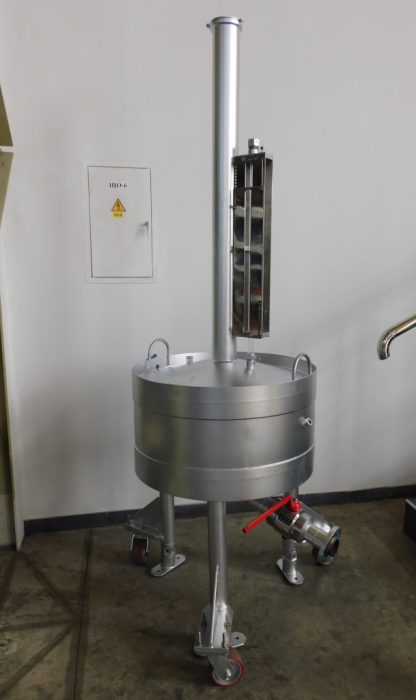

Мерник состоит из цилиндрического резервуара и горловины, объём которых в совокупности определяет номинальную вместимость изделия. В зависимости от способа наполнения и визуализации уровня различают два основных конструктивных исполнения:
- Исполнение с нижним наливом. Горловина оснащается прозрачными окнами из термостойкого стекла и нанесённой шкалой с отметками вместимости. Данное решение позволяет оператору непосредственно наблюдать уровень жидкости в процессе наполнения и слива, что удобно при выполнении поверочных операций в лабораторных условиях.
- Исполнение с верхним наливом. Горловина выполняется непрозрачной, а контроль уровня осуществляется с помощью внешней уровнемерной трубки из стекла, расположенной параллельно оси горловины. На корпусе рядом с трубкой нанесена шкала..
Оба типа исполнения обеспечивают заданную точность и могут поставляться с дополнительными элементами (термокарманы, штуцеры для подключения контрольно-измерительных приборов) в зависимости от требований заказчика.
Материалы и метрологические характеристики
Мерники металлические изготавливаются из высококачественной нержавеющей стали. Выбор марки стали (12Х18Н10Т, AISI 304, AISI 316, AISI 321) определяется условиями эксплуатации и требованиями к коррозионной стойкости. Нержавеющая сталь обеспечивает стабильность геометрических размеров в широком диапазоне температур, что критически важно для сохранения метрологических характеристик.
Основные технические характеристики:
- Номинальная вместимость при температуре +20 °С. Диапазон выпускаемых мерников составляет от 18,9 до 1000 дм³. Наибольшим спросом пользуются изделия вместимостью 400, 500 и 1000 дм³, используемые для поверки промышленных расходомеров.
- Пределы допускаемой относительной погрешности. Для большинства типоразмеров погрешность составляет 0,02 %. Для мерников вместимостью 500 и 1000 дм³ по специальному заказу может быть обеспечена погрешность 0,01 %, что позволяет использовать их в качестве эталонов повышенной точности.
- Коэффициент объёмного расширения. Значение зависит от выбранной марки стали и составляет от 0,0000497 до 0,0000520 1/°С. Данный параметр учитывается при введении температурных поправок в процессе поверки.
- Габаритные размеры и масса. Максимальные габариты мерника на 1000 дм³ не превышают 1600 мм в диаметре и 2400 мм в высоту, масса – не более 400 кг. Точные значения указываются в паспорте изделия.
Полезная информация. Изготовление мерников ведётся в соответствии с ТУ 26.51.66-006-95715144-2020. Все мерники проходят первичную поверку, результаты которой подтверждаются свидетельством.
Преимущества наших эталонных мерников
Ключевые преимущества эталонных мерников, созданных ООО «Системы Нефть и Газ Балтия»:
- Высокая точность. Погрешность 0,02 % (с возможностью исполнения 0,01 %) соответствует требованиям государственной поверочной схемы для средств измерений 1-го разряда.
- Стабильность характеристик. Применение нержавеющей стали и прецизионная механическая обработка обеспечивают неизменность вместимости в течение всего срока службы.
- Гибкость выбора. Заказчик может выбрать типоразмер, материал, конструкцию горловины и дополнительную оснастку под конкретные задачи.
- Полная документация. На каждый мерник предоставляются паспорт с результатами поверки, сертификаты на материалы, руководство по эксплуатации.
- Метрологическое сопровождение. Наше предприятие обеспечивает гарантийное и постгарантийное обслуживание, а при необходимости – помощь в проведении периодической поверки.
Видеоролик о нашей компании
Часто задаваемые вопросы
Вопрос: В чем отличие мерника с нижним наливом от мерника с верхним наливом?
Ответ: Конструктивное различие заключается в способе визуализации уровня. В исполнении с нижним наливом шкала нанесена непосредственно на прозрачные окна горловины, что удобно при частых операциях наполнения и слива. Исполнение с верхним наливом оснащается внешней уровнемерной трубкой,
Вопрос: Как часто нужно поверять эталонный мерник?
Ответ: Межповерочный интервал устанавливается при утверждении типа и указывается в свидетельстве. Для мерников OGSB он составляет, как правило, 2 года. Периодическая поверка проводится в аккредитованных центрах стандартизации и метрологии.
Вопрос: Можно ли использовать мерник для поверки расходомеров непосредственно на объекте?
Ответ: Да, для этого применяются передвижные поверочные установки на базе эталонных мерников. В составе такой установки мерник монтируется на транспортной раме (скиде) с насосным оборудованием, запорной арматурой и системой автоматизации, что позволяет выполнять поверку расходомеров в полевых условиях без демонтажа.
Вопрос: Какие документы подтверждают качество и законность применения мерника?
Ответ: Каждый мерник поставляется с паспортом, содержащим результаты первичной поверки. На серийно выпускаемые мерники имеется свидетельство об утверждении типа средств измерений, внесённое в Государственный реестр.
