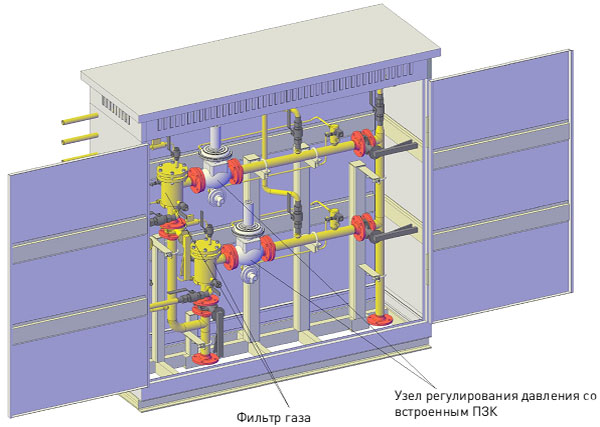

3D модель шкафного ГРП с описанием основного оборудования

Газорегуляторные пункты на базе регуляторов давления предназначены для:

• снижения входного давления природного газа до заданного уровня и его автоматического поддержания в установленных пределах независимо от изменения входного давления;
• фильтрации газа;
• кратковременного сброса избыточного давления газа, а также для автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.

Основное оборудование и комплектация ГРП:

• регулятор давления газа со встроенным предохранительно-запорным клапаном (ПЗК);
• фильтр газа;
• предохранительный сбросной клапан (ПСК).

Дополнительно в поставку может быть включена:

• Тепловая изоляция и обогрев;
• Комплекс телеметрии;
• Узел учёта расхода газа.

Подземное размещение установок позволяет:

• исключить затраты на строительство и обогрев здания ГРП;
• сократить охранную зону газопровода (в т. ч. ограничения (обременения) накладываются на земельный участок меньшей площади), а также сократить расходы на обвязку за счет модульной конструкции;
• обеспечить минимальный, значительно ниже допустимого (80 дБа), уровень шума, создаваемый линиями редуцирования при работе;
• свести до минимума вероятность и избежать отказов в работе ввиду резких перепадов температур в зимнее время;
• улучшить ландшафтный дизайн микрорайонов застройки;
• повысить уровень защищенности объекта от аварий природного и техногенного характера.

Варианты исполнения ГРП:
